Na het maken van de schetsen/tekeningen en het uitwerken van het banenplan zijn we begonnen met het maken van de 1e delen van de baan.
Omdat de baan een modulaire baan is, moeten er bakken gemaakt worden waar de modelbaan op gebouwd moet gaan worden.
Bij heel veel module banen wordt er een maat van 600x 1200 mm gehanteerd, omdat dit heel dicht bij de standaardmaat van 610 x 1220 ligt.
Ideaal om mee te werken, omdat er dan niet veel "verzaagd" hoeft te worden.
Wij hebben er echter voor gekozen om voor de standaard (module)bak de afmeting van 800 x 1200 mm te gebruiken,
De rede hiervoor is dat deze maat net dat stukje extra heeft, dat ons railplan nodig heeft.
Deze maat geeft net wat meer ruimte voor meer dieptewerking en laat zo het plan wat realistischer overkomen.
Daarnaast blijven de bakken bij deze afmeting nog hanteerbaar.

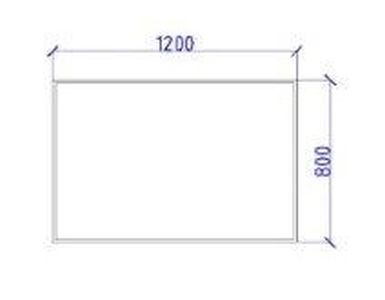

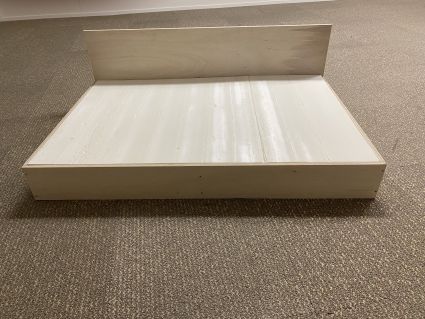

Standaard module bak.


Door gebruik te maken van Albassi Falcata hout, blijft de constructie relatief licht en is het makkelijk te vervoeren.
Daarnaast is het prijstechnisch gunstig en ook relatief vorm vast, versplintert het niet zo snel en trekt het niet of nauwelijks krom.
Voor de ombouw is er gebruik gemaakt van 15mm dik materiaal.
De ondergrond waar op gebouw gaat worden is van XPS-plaat en heeft een dikte van 30mm, die rust op een bodem van een 3mm triplexplaat.
Deze triplexplaat wordt verdiept aangebracht, zodat de XPS-plaat weer gelijk met de bovenzijde van het frame komt.
Deze plaat geeft de mogelijkheid om het landschap eenvoudig te kunnen verdiepen, dempt het geluid en houd de totale constructie licht en hanteerbaar.
Aan de onderzijde, in het midden van de bak, wordt een extra verbinding aangebracht om de totale draagconstructie te verstevigen.
De triplexplaat wordt aangebracht op een lat van 10 x 10 mm.



In het baanplan is er niet voor gekozen om aan het uiteinde een keerlus te plaatsen.
We hebben ervoor gekozen om het "retour-traject" aan de achterzijde van de modules te maken, en wel zodanig dat dit spoor uit het directe zicht blijft.
Om dit te kunnen realiseren, worden de bakken aan het uiteinde van de baan 90 graden gedraaid.
Om het verschil van 800mm naar 1200mm te kunnen realiseren, moeten naast deze "standaard" modulebakken ook twee afwijkende bakken worden gemaakt.
Deze bakken zijn voor de linker- en rechterzijde elkaars spiegelbeeld.

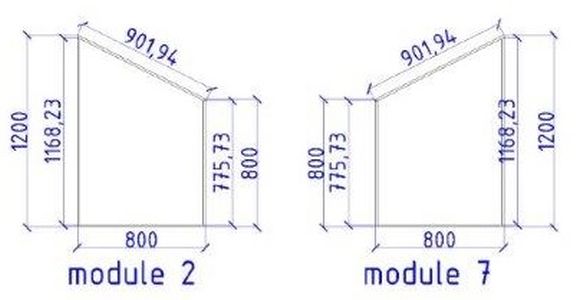

De twee "overloop" module bakken.

In bovenstaande afbeelding worden deze aangeduid als "module 2"en "module 7", waarbij de nummers overeenkomen met plaats in het geheel.

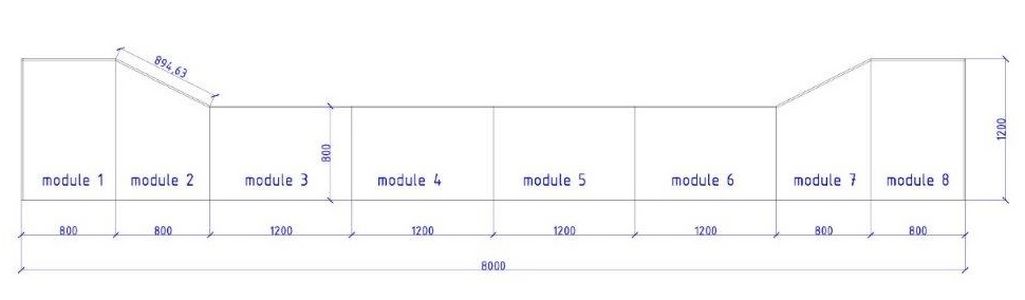

Hoe dan de totale opstelling van de bakken eruit komt te zien, toont onderstaande afbeelding.
De totale lengte van de modulebaan bedraagt 8000mm.


Totaal opstelling modulenbakken

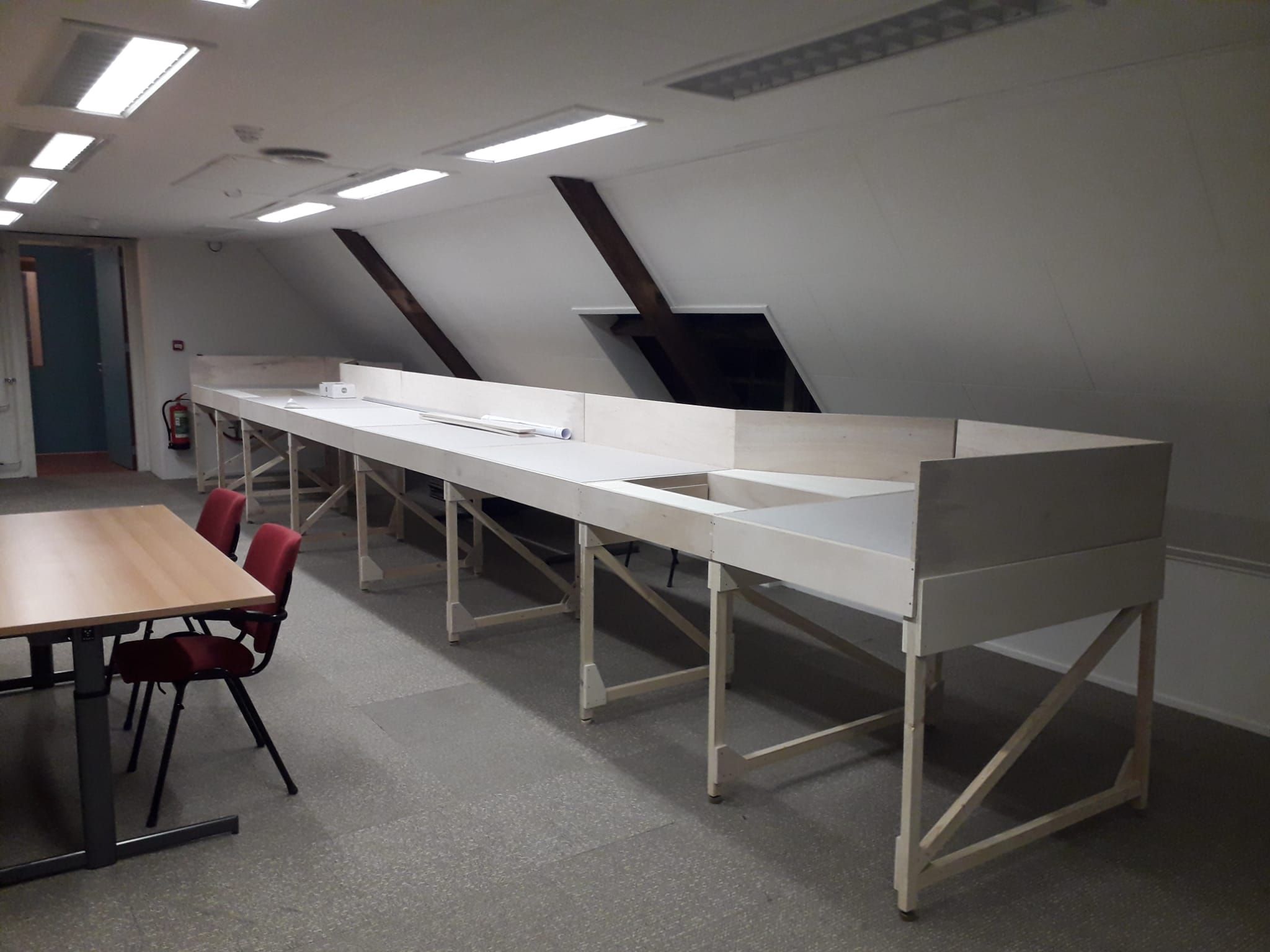

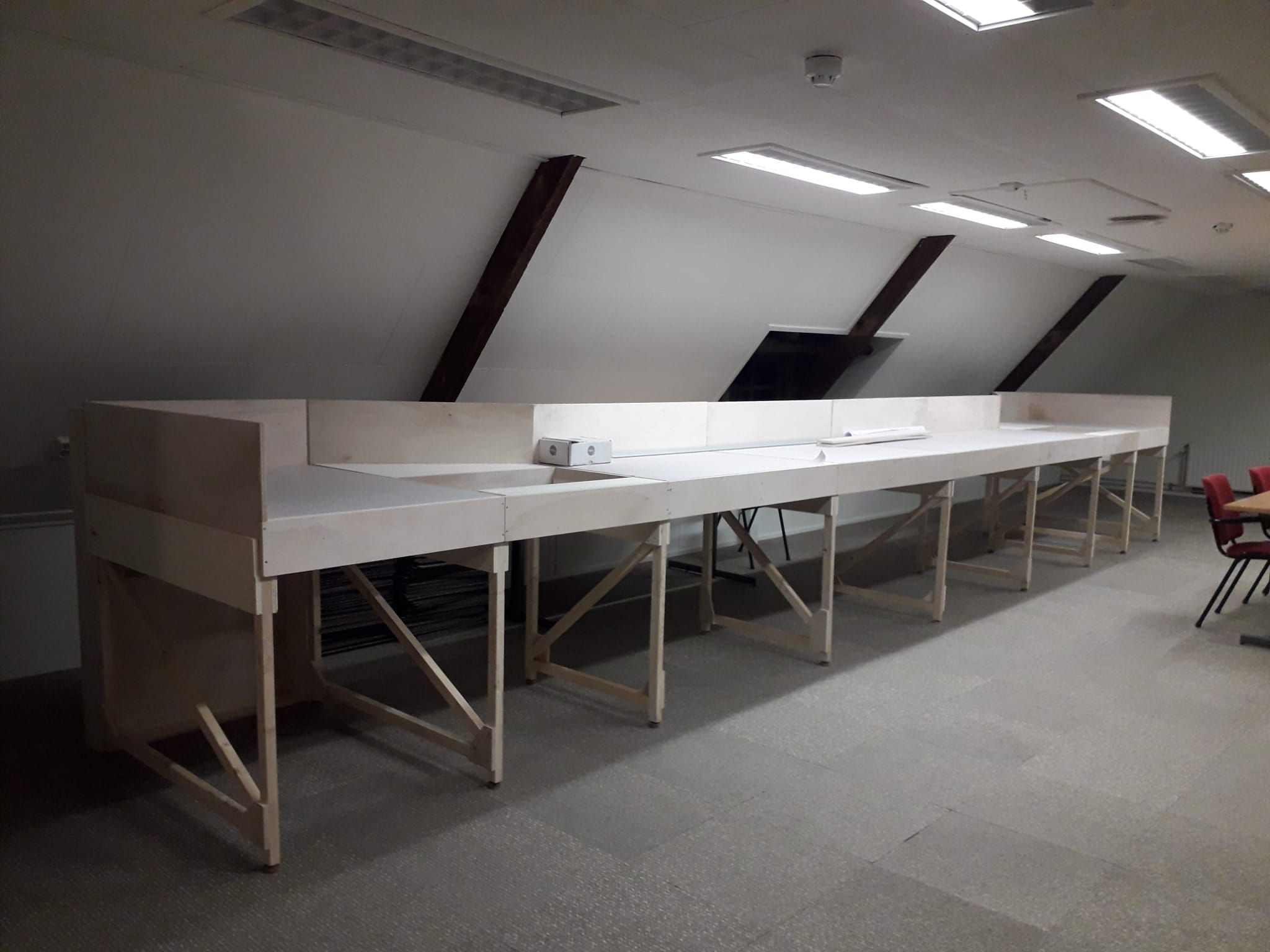

Nadat alle modules en poten gereed waren is de complete modulebaan opgezet.
Het geeft meteen een indruk over de omvang van de modulebaan.

(klik erop voor een groter foto)

(klik erop voor een groter foto)
